Bei CR handelt es sich um das Aluminium-Profil der Firma Intraform für Terrassendach- und Carport-Konstruktionen mit den besten Werten und dem meisten Zuspruch im Aluminiumbereich. Es liegt weit über dem marktüblichen Durchschnitt und folgt den größten Qualitätsansprüchen. Aus diesen Gründen werden derartige Konstruktionen aus der Intraform-Produktion ausschließlich unter Verwendung dieses einzigartigen Profils produziert.
Mit Hilfe des CR-Profils können Terrassendach- und Carport-Konstruktionen im System mit Dachgrößen unter Verwendung von lediglich 2 Stützen von 5m x 5m realisiert werden. Unter Verwendung von weiteren Stützen sind sogar nahezu beliebige Größen realisierbar. Vorrangig werden diese für überdachte Parkflächen von Autohäusern verbaut, sodass sich problemlos mehrere Fahrzeuge unter einem Dach abstellen und von im Trockenen begutachten lassen. Der Trend geht jedoch auch in die Richtung überweltigende Swimmingpoolüberdachungen oder Terrassenschutzzonen für den Privatbereich zu bilden.
Als Informationsgrundlage sind die folgenden Bereiche für Sie bereits vorbereitet:
- Profilquerschnitt
- Langlebigkeit ohne Kompromisse
- Konstruktionsdetails
- Farbvielfalt
- Vorteile im Überblick
- Technische Details
Die zugehörigen Glasscheiben für die Dachkonstruktionen können als Teilelemente in entsprechenden Produktrubriken eingesehen werden. Unter den Dachkonstruktionen können Sie seitlich umlaufend sämtliche Fenster & Terrassentüren, Hebeschiebetüren, und Parallelschiebekipptüren, aber auch Hauseingangstüren, inklusive zugehöriger Rollläden und Fliegengitter setzen lassen und Ihre Terrasse bewohnbar zu machen oder Ihre Fahrzeugüberdachung auf Garagenniveau zu heben und entsprechend der gewünschten Risikoklasse sicher abschließen zu können.

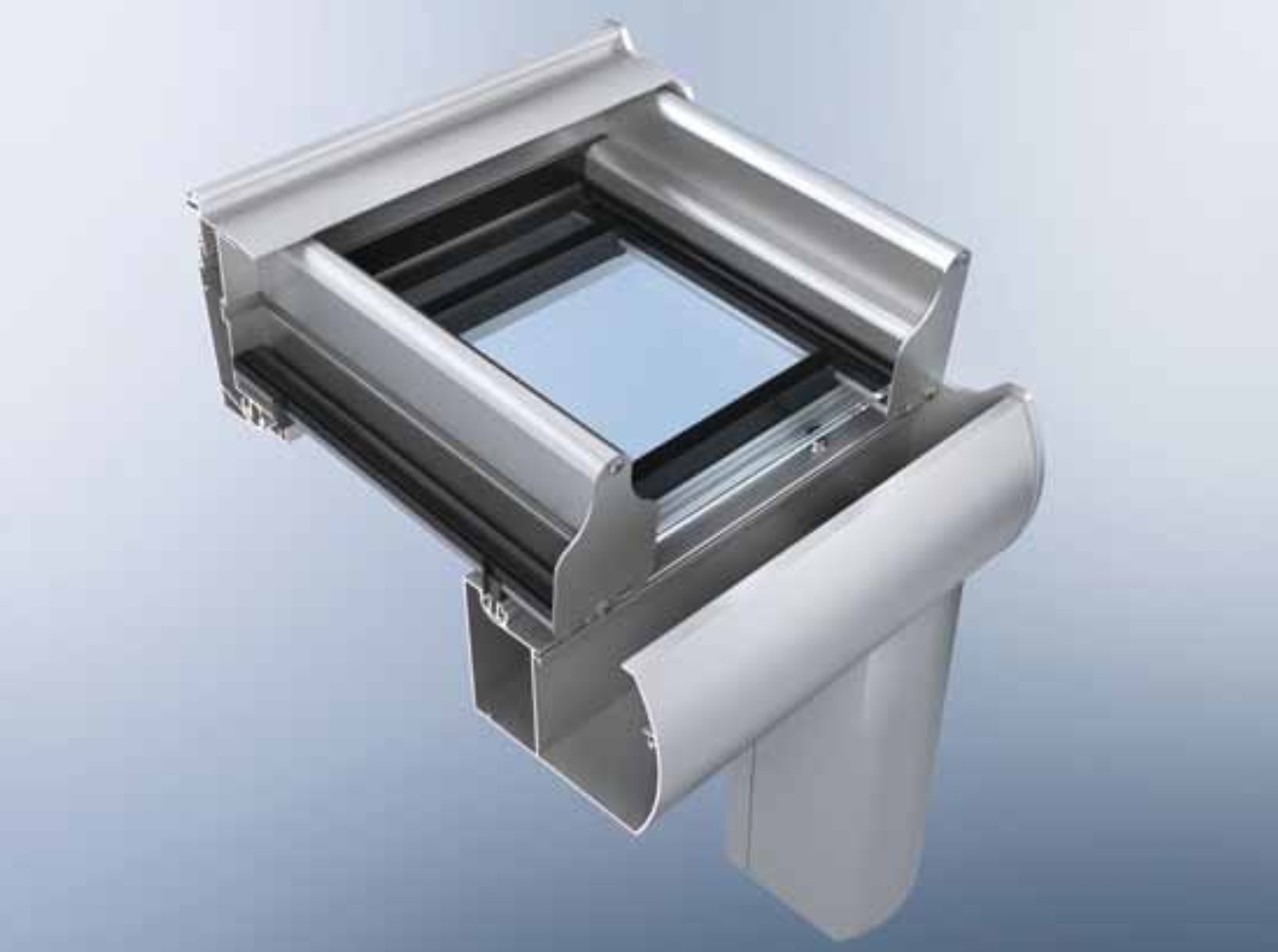

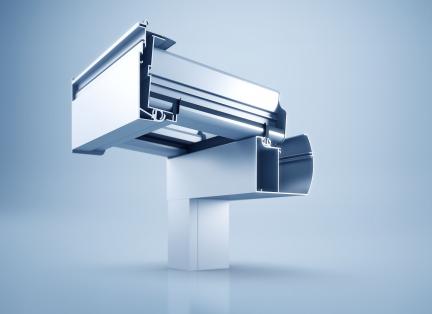

Der Profilquerschnitt
|
|
|
| CR-Profil für Terrassen- Fahrzeugüberdachungen | Verdeckt integrierte Regenrinnensysteme |
Langlebigkeit ohne Kompromisse
Neben vielen weiteren ist die Langlebigkeit von Aluminium-Fenstern und -Terrassentüren ein Argument, das überzeugt und Nachhaltigkeitskriterien erfüllt, denn im Vergleich zu Kunststoff-Fenstern und -Terrassentüren haben sie eine viermal höhere Lebensdauer. Während Aluminium-Fenster und -Terrassentüren eine Einsatzzeit von 10 bis 25 Jahren haben, verbleibt eine Hauseingangstür häufig noch länger im Gebäude, sodass Fenster- und Türen-Elemente zahlreichen kompromisslosen Qualitätsprüfungen unterzogen werden und hauptsächlich langlebige Faktoren bei der Wahl der Elemente eine Rolle spielen.
Der Florida-Bewitterungstest
Bei dem Florida-Bewitterungstest werden beschichtete Aluminiumbleche für die Außenanwendung hinsichtlich ihres Verhaltens auf Farbtonstabilität und Restglanzhaltung unter der natürlichen, hohen UV-Belastung im US-Bundesstaat Florida geprüft. Die in Intraform-Fenstern und -Terrassentüren verbauten Aluminiumprofile W72 mit der bewährten hwr-Oberflächenbeschichtung haben dieser intensiven ultravioletten Bestrahlung drei Jahre mit Bravour getrotzt. Dies entspricht einer Standdauer von mindestens 10 Jahren im Klima Mitteleuropas, sodass Investitionen in Aluminiumelemente der Firma Intraform den Wert ihrer Immobilie nachhaltig steigern.
Preisgünstige unisolierte Profilsysteme ohne Wärmedämmung
Passend für jeden Baustil garantieren Intraform-Aluminium-Elemente mit besonders schmalen Ansichtsbreiten größere Öffnungen und verbesserten Lichteinfall bei maximaler Systemsicherheit und Wärmedämmung über die Jahre, natürlich zugelassen und geprüft. Dahinter steht eine intelligente Technologie: U-Werte für jede Anforderung können mit den verbauten Fenstersystemen durch modular aufgebaute Dämmzonen der Profile präzise realisiert werden – bis hin zum passivhausgeeigneten Uf-Wert. Das Ergebnis sind Energiesparfenster der zur Zeit gültigen EnEV sowie der weiterführenden EnEV.
Anders ist dies bei dem CR-Profilsystem. Weil dieses lediglich außen verbaut wird ohne das Ziel entsprechend hohe Wärmedämmwerte zu erreichen, handelt es sich um ein unisoliertes Profilsystem und eine Wärmedämmung wird bewusst vernachlässigt, sodass Statik und Design-Fragen in den Vordergrund treten und das Terrassen- und Fahrzeugdachprofilsystem der Firma Intraform entsprechend günstiger angeboten werden kann.
Natürlich bieten sich bei Intraform-Aluminium-Terrassen- und Fahrzeugdachsysteme nahezu unbegrenzte Gestaltungsmöglichkeiten, zum Beispiel durch umfangreiche Farbgestaltungen, Profilglanzgraden, bewährte Beschichtungstechnologien und optional aufrüstbare Zubehörelemente.
Die Konstruktionsdetails
Aus einer Vielzahl von hervorragenden technischen Eigenschaften sind im Folgenden die wichtigsten Konstruktionsdetails veranschaulicht:
Modernes, schlankes Softline-Design:
Die geringe Anzahl an notwendigen Profilen bietet maximale Gestaltungsmöglichkeiten ohne die Optik einzuschränken und ist nur aufgrund einzigartiger Statikeigenschaften des CR-Profilsystem möglich. Ein modernes Design wird durch das Softline-Design mit abgerundeten Kanten erreicht, ohne die gradlinige Optik zu zerstören: Sämtliche Verschraubungen werden so angebracht, dass sie im Innenbereich nicht zu sehen sind oder wie beim Stützprofil seitlich zu sehen ist, völlig im Inneren verschwinden.
Das Softline-Design bedeutet auch, dass Standarddächer mit einer möglichst schlanken Optik realisiert werden können: So werden hier keine Glasleisten, sondern spezielle Glashaltedichtungen und lediglich ein einfacher Wandanschluss benötigt. Bei anspruchsvollen Dächer setzt sich die Softline-Kontour fort, indem abgerundete Glasleisten und ein Schwenkprofil im Wandanschluss verwendet werden.

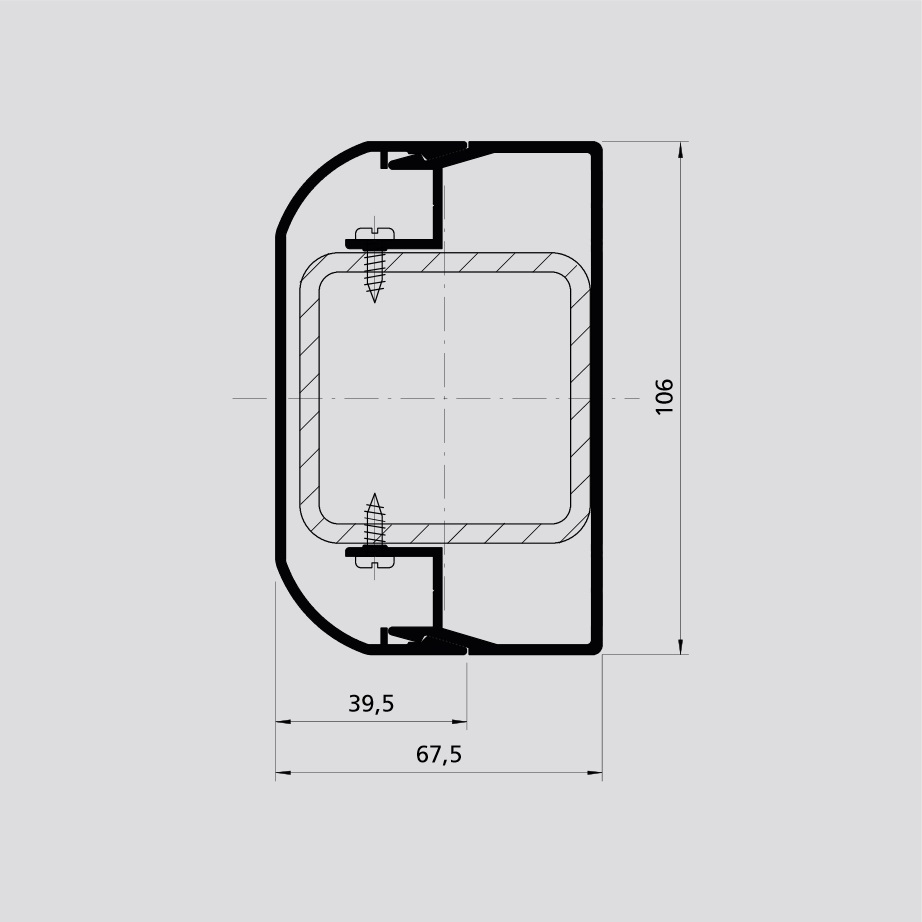

Die Stützen des Daches werden mit zweiteiligen Stützverkleidungen im Softline-Design verkleidet, sodass rundum das Softline-Design ohne Einschränkungen zu erkennen ist und größtmögliche Panorama-Fensterflächen möglich werden.

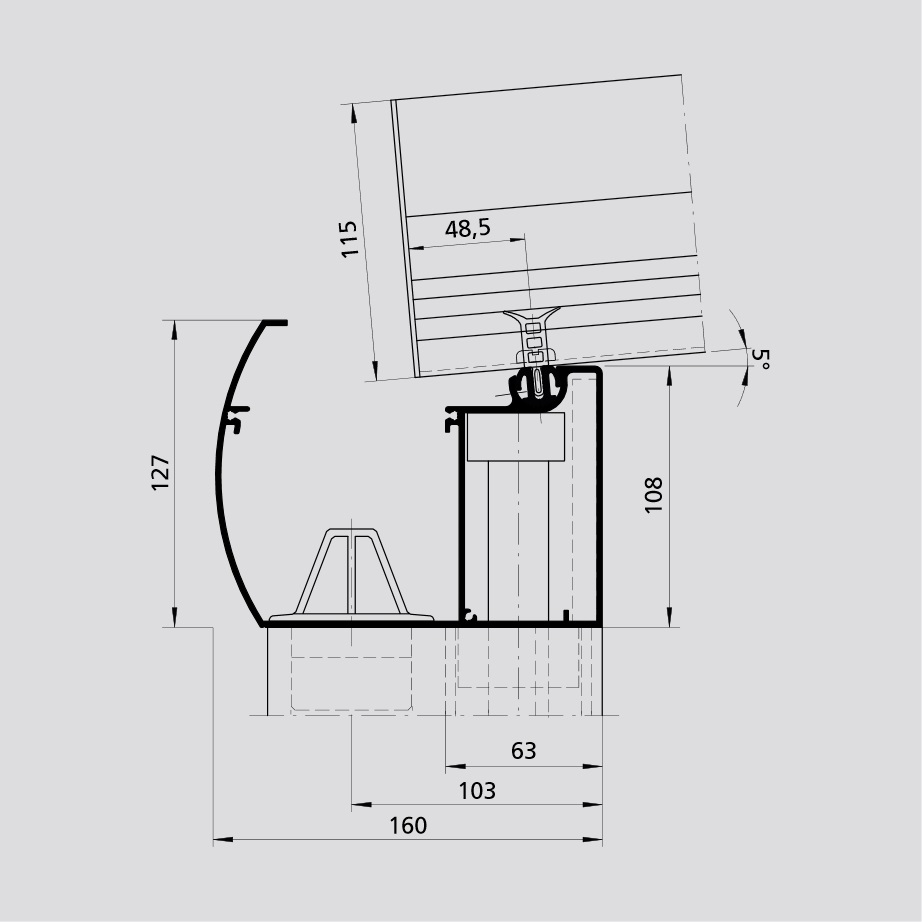

Versteckt integrierte Regenrinnensysteme:
Die horizontale Entwässerung des Daches sammelt sich in der tiefer angebrachten Traufe des Daches. Diese ist versteckt in das CR-Profilsystem eingearbeitet, sodass die Funktion von außen nicht erkennbar ist. Es ist einzig die moderne Softline-Kontour ersichtlich, wie das seitlichem erste Bild veranschaulichen soll.

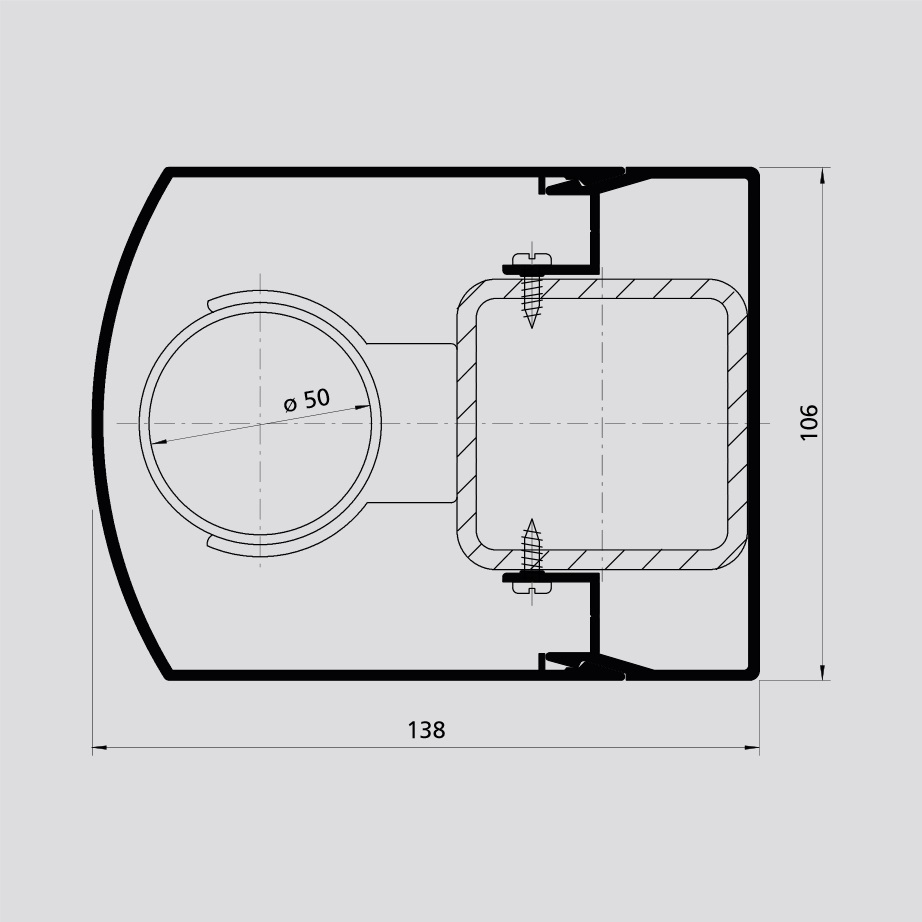

Das gesammelte Wasser wird über Fallrohre abgeleitet, welche sichtbar angebracht werden können, aber auch in die Stützenverkleidung integriert werden können. Dies ist in dem seitlichem, zweiten Bild dargestellt.
Standardmäßig werden bei sämtlichen Dachelementen der Firma Intraform sichtbare Fallrohre in weiß verbaut. Optional können Sie diese auch integriert und in verschiedenen Farben erhalten.

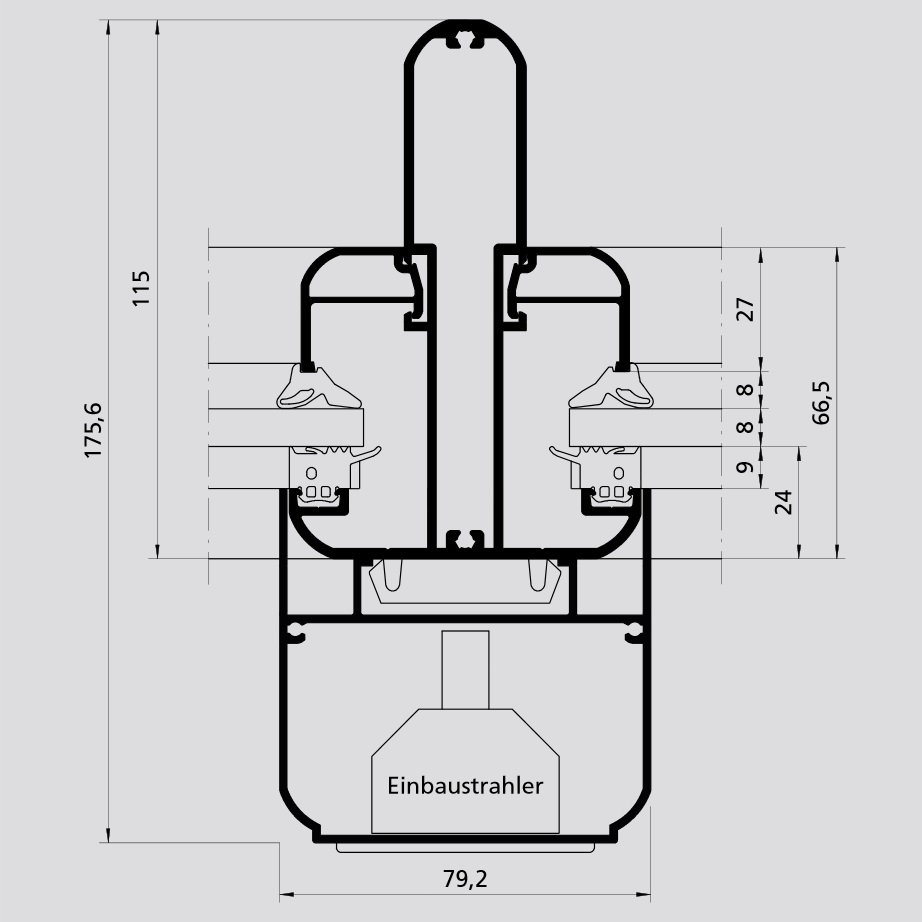

Integrierbare Beleuchtungssysteme:
Direkt in das CR-Profilsystem können Sie optional mit Hilfe von Strahlern variable Beleuchtungssysteme in Ihre Dachkonstruktionen integrieren. Hierfür werden unter die ausgewählten Dachsparren unterclipsbare Zusatzprofile installiert, in welche die Leuchtmittel hineingearbeitet werden. Mit Hilfe handelsüblicher Lichtschaltersystemen kann somit Ihre überdachte Terrasse oder Fahrzeugüberdachung komfortabel in Ihren Alltag einbezogen und in Ihr Lichtschalterbild nahtlos verarbeitet werden, ohne eine nachträgliche Veränderung zu bemerken.
Weil ebenfalls raffinierte Einbruchschutzmethoden wie das automatische Betätigen von Lichtsystemen während Ihrer Abwesenheit das menschliche Lichtbetätigungsverhalten simulieren können, sind derartige Lichtsysteme nicht nur komfortabel, sondern können zu einem Einbruchschutz beitragen.

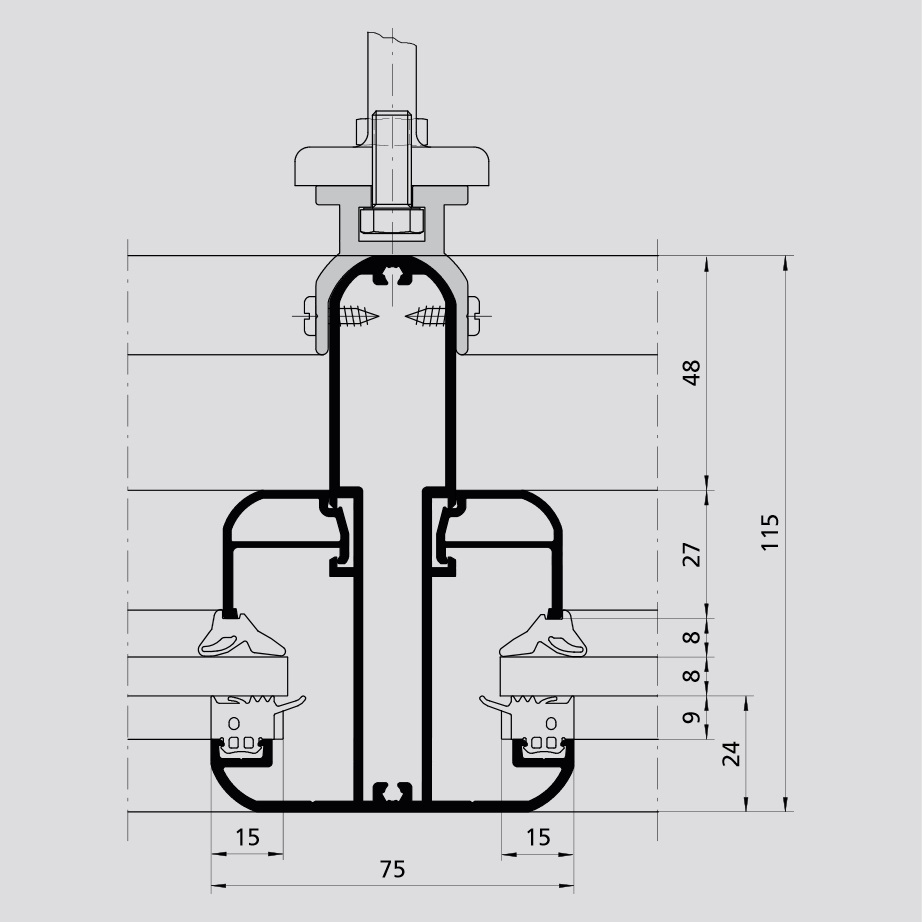

Integrierbare Sonnenschutzsysteme:
Ein effektiver Sonnenschutz kann erreicht werden, indem entsprechende Glasscheiben verwendet werden. Die Integration von außen angebrachter Sonnenschutzelemente wie Rollläden, Raffstores und dergleichen ist aber auch durch ein außergewöhnliches Konstruktionsdesign möglich: Durch die Verwendung von einem zusätzlichem Sparrenaufsatzprofil können Sonnenschutzhalter direkt in das CR-Profilsystem eingearbeitet werden.
Hierdurch können komfortabel Beschattungsanlagen über die gesamte Dachfläche verbaut und über die gängigen Bedienungsmöglichkeiten betätigt werden, wie sie auch in der Kategorie Rollläden zu finden sind.
Durch derartige Systeme fördern sie erstrangig ein kinder- und altersgerechtes bauen und steigern schon frühzeitig die Wohnqualität.

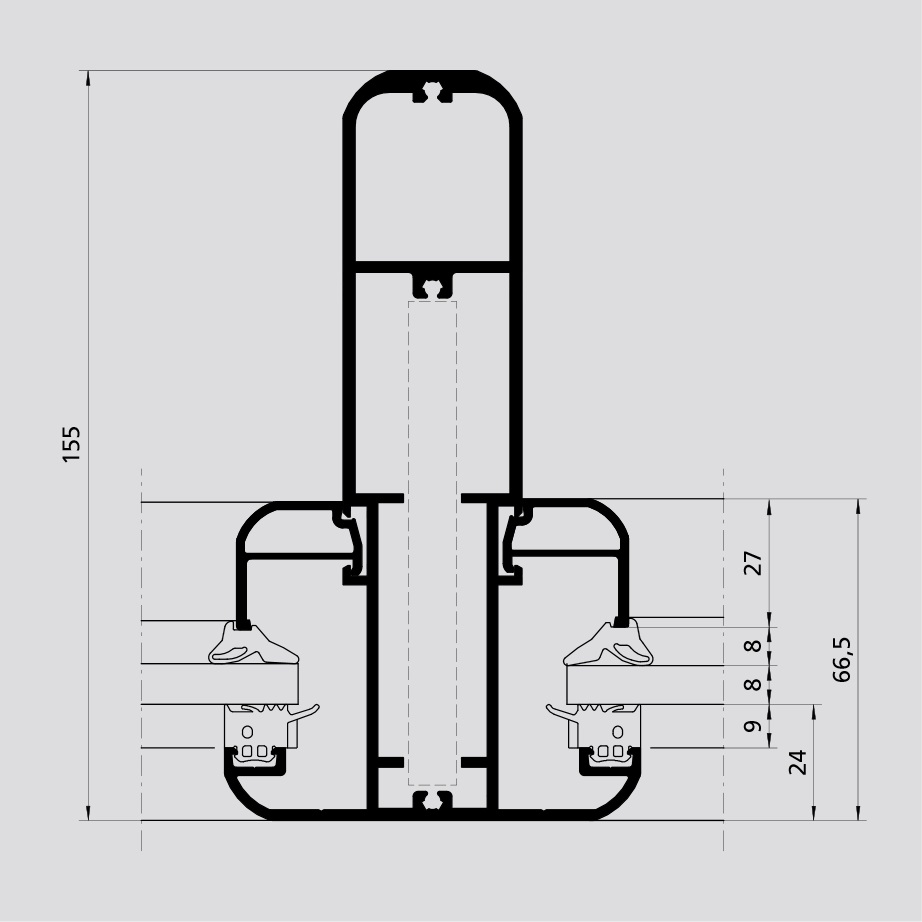

Realisierbare Dachgroßlasten:
Aussergewöhnlich große Dachlasten können auch mit dem CR-Profil realisiert werden: Standardmäßig ist eine hohe Tragfähigkeit durch Stahlarmierungen in den Sparren und Traufen gewährleistet, sodass maximale Dachgrößen von 5m x 5m unter Verwendung von nur 2 Stützen möglich sind. Unter Verwendung von weiteren Stützen sind sogar nahezu beliebige Größen realisierbar.
In Abhängigkeit von z.B. den Scheibenelementen können aber auch große Dachlasten realisiert werden, indem tragende Elemente durch weitere Innenverstrebungen verstärkt werden. Dies erhöht die Tragfähigkeit und ist von außen nicht ersichtlich, sodass das Softline-Design kompromisslos fortgesetzt werden kann.

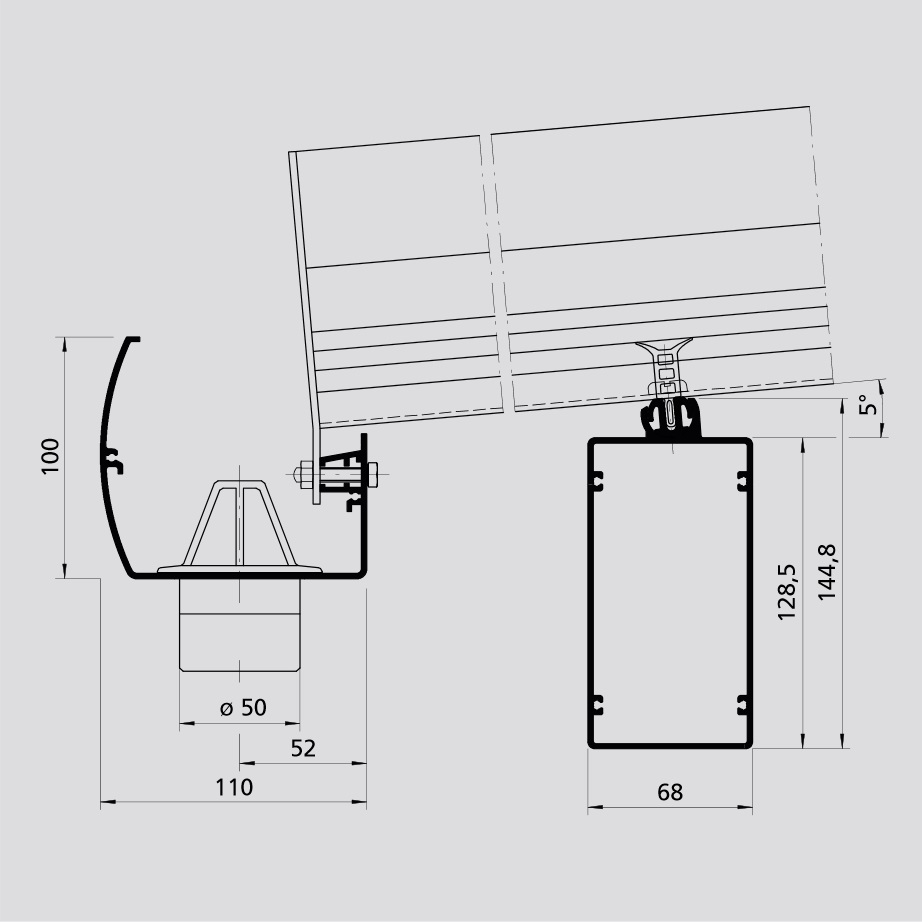

Variable Dachüberstände:
Durch die Verwendung von reduzierten Traufprofilen können Dächer mit überstand leicht realisiert werden. Ein Überstand ist z.B. aus optischen Gründen zu empfehlen, oder wenn...?
Farbvielfalt ganz nach Ihren Wünschen
Sofern Sie der Metapher folgen, dass die Füllung Ihrer Hauseingangstüre das lächelnde Gesicht Ihres Hauses ist, so setzen Sie mit einem farbigen Profil den Rahmen um Ihr persönliches Portrait. Geschickt gewählt kann er Kontoren unterstreichen oder gewisse Charakteristika hervorheben.
Sämtliche Profilsysteme der Firma Intraform erhalten Sie standardmäßig in Grau pulverbeschichtet mit einer bemerkenswerten Oberfläche - der heroal hwr Pulverbeschichtung. Hochwetterresistent, dafür steht hwr und repräsentiert den derzeit weltbesten Standard bei der Beschichtung von Aluminiumoberflächen über die gesamte RAL-Palette und verschiedenen.
Die hwr-Pulverbeschichtung:
Mit der Wahl dieser Beschichtung setzen Sie mit Intraform-Elementen auf Farbvielfalt und Langlebigkeit auch unter den verschiedensten Umweltbedingungen. Diese Oberflächenbeschichtung erreicht exzellente Ergebnisse in Punkto Farbtonstabilität, Glanzhaltung, Wetterbeständigkeit und dem Schutz gegen UV-Strahlung, sodass sie viele Jahre auch in emissionsreicher, industrieller Atmosphäre bestehen kann, aber auch Schwimmbäder oder Küstenstreifen mit hohen Chlor- oder Salzgehalt und extremen klimatischen Bedingungen stellen für die Oberflächenbeschichtung keine Herausforderung dar.
Für Architekten und kreative Bauherren ergeben sich umfassende gestalterische Möglichkeiten und eine Vielzahl von optional wählbaren Modifikationen.
Farbvariabilität:
Ca. 200 RAL-Farben stehen Ihnen für die Gestaltung Ihrer Intraform-Aluminium-Elemente zur Verfügung. Durch die flexiblen und langlebigen Profilsysteme und die dazugehörige Oberflächenbeschichtung bieten sich umfassende Optionen für sämtliche Anforderungen und Stilrichtungen. Wir bieten für jedes Bauvorhaben die optimale Lösungsmöglichkeit und beraten Sie gerne.
Beschichtungs- und Glanzgrade:
Sämtliche Intraform-Elemente bieten ein großes Spektrum an Oberflächen unterschiedlicher Glanzgrade und werden standardmäßig in glänzend beschichtet. Von stumpfmatt, oder matt – bis Metallicfarben – die Pulverbeschichtung eröffnet eine enorme Vielfalt an Designmöglichkeiten bis hin zu Strukturoberflächen. Glanzgrade ermöglichen bei gleichbleibendem Farbton feinste Nuancen und geben Ihren Elementen einen eigenen Charme.
Eine mehrfach prämierte Oberflächenbeschichtung:
Die Intraform orientiert sich seit Jahrzehnten bei der Beschichtung von Aluminiumprofilen an internationalen Qualitätsstandards. Die heroal hwr Pulverbeschichtung erfüllt die höchsten Anforderungen der Klasse 2 von Qualicoat und entspricht der Masterqualität von GSB – selbstverständlich unter Einhaltung aller ökologischen Anforderungen. Das bedeutet, dass derartige Pulverbeschichtungen im sogenannten Florida-Bewitterungstest 36 Monate unbeschadet und mit nur minimalen, fest definierten Veränderungen an der Beschichtungsoberfläche überstehen. Erst dann werden sie als hochwetterfest eingestuft!
Nicht grundlos wurde heroal als Finalist des Green Awards 2013 der Fachzeitschrift „besser lackieren“ ausgezeichnet. Spezialisten erkannten das umfangreiche Know-how und die hervorragende Fertigung mit dieser Top-Platzierung an. Die hochkarätige Jury setzt sich zusammen aus Vertretern des Fraunhofer Instituts, des Bundesumweltministeriums, der Redaktion von „besser lackieren“ und Experten führender Unternehmen wie z. B. Audi. Und ebenfalls die Intraform schätzt dieses Niveau!
» Offizieller GSB-Premium-Beschichter mit dem Gütesiegel „Approved Premium Coater
» Ausgestattet mit dem Qualicoat Siegel der Klasse 2
» Strenge Leistungsspezifikationen und Kontrollen für die Auszeichnung
» Laufende Überwachung durch die Institute, Profilhersteller und der Intraform
Neben der Variante der hwr-Pulverbeschichtung ist es optional auch möglich Beschichtungen im Lackierungs-Verfahren, im Eloxal-Verfahren oder Dekor-Folienkaschierung zu erhalten. Sämtliche Oberflächenbeschichtungen zeichnen sich durch die typische Intraform-Qualität und -Kompetenz aus und unterstützen die Intraform-Elemente in ihrer Haltbarkeit.
Vorteile im Überblick
+ Keine sichtbaren Verschraubungen im Innenbereich und zweiteilige Stützenverkleidungen durch Innenverschraubungen
+ Verglasung mit Verbundsicherheitsglas für Schneelasten bis 150 kg auf den m2
+ Barrierefreiheit nach DIN 18025
+ Große Elemente mit schlanken Ansichten und Softline-Design für moderne Architekturen
+ Individuelle Gestaltungsmöglichkeiten für Terrassen- und Fahrzeugdachsysteme
+ Umfangreiche Form-, Farben-, Profilvielfalt und Erweiterungsmöglichkeiten für alle Ansprüche
+ Integration der Dachentwässerung in die Stützenverkleidung
+ Einbau von Strahlern in den Sparren durch ein Zusatzprofil möglich
+ Variable Dachüberstände
+ Flexible Gestaltung der einzelnen Dachfelder
+ Einfache Pflege und Reinigung durch die bewährte und besonders robuste hwr-Oberfläche (geprüft hochwetterresistent)
+ Höchste Investitionssicherheit und langfristiger Werterhalt der Immobilie
+ Hohe Material- und Konstruktionsqualität, geprüft in kontinuierlichen Belastungstest
Technische Details
| Wärmedämmung Fensterprofil: | offenes System |
| Bautiefe: | 59,0 mm Endsparren 67,5 mm Stützenverkleidung 75,0 mm Sparrenprofil 79,2 mm Beleuchtungsträgerprofil 110 mm Traufe Dachüberstand 138 mm Stützenverkleidung mit Fallrohr 160 mm Traufe |
| max. Flügelgewichte: | 150/ 250 kg |
| max. Glas- /Füllungsstärke: | ?? mm |
| max. Dachgröße (2 Stützen): | 5.000 mm x 5.000 mm |
| Einbruchhemmung: | offenes System |
| Schalldämmung: | offenes System |
| Windlastwiderstand: | vorhanden nach EN12179 |
| Schlagregendichtigkeit: | vorhanden nach EN12155 |
| Luftdurchlässigkeit: | offenes System |
| Stoßfestigkeit: | - |
| Mechanische Festigkeit: | - |
| Tragfähigkeit von Sicherheitseinrichtungen: | - |
| Dauerfunktion: | - |
| Bedienkräfte: | - |
